Automatische Bemaßung in der Profilumgebung und bei der 2D- Zeichnungserstellung

Mit dem neuen Befehl “Beziehungsassistent“ in der Solid Edge Version V6 können Sie eine automatische Bemaßung erzeugen.

Vorgehensweise:

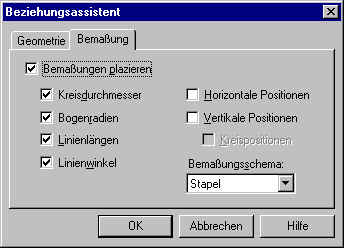

Sie rufen den Befehl, nachdem Sie ein Profil gezeichnet haben, in der Profilumgebung oder im Draft-Teil unter “EXTRAS - Beziehungsassistent“ auf.

Anschließend stellen Sie den Schalter “Geometrische Beziehungen plazieren“ (Schalter zur Erzeugung von Beziehungen für Fremddaten) ab und wählen das Profil aus.

Danach müssen Sie den Vorgang bestätigen, indem Sie auf das Icon mit dem grünen Häkchen klicken. Die Bemaßung wird automatisch erzeugt.
