Bemaßung von Bögen

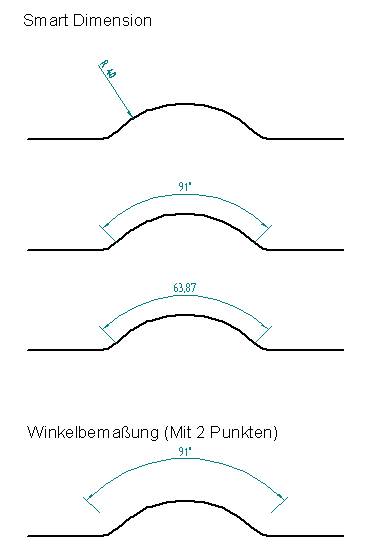

Um Bögenübergänge zu bemaßen, gibt es in Solid Edge über die Optionen der Bemaßungsfunktionen SmartDimension und Winkelbemaßung verschiedene Darstellungsmöglichkeiten.

So kann man über die Funktion SmartDimension durch das Umschalten der Optionen in der Formatierungsleiste

neben Durchmesser- bzw. Radienbemaßung auch die Bogenwinkel und Bogenlängen bemaßen.

Über die Winkelfunktion mit der Option „ Mit 2 Punkten“ können auch die Mittelpunkte der seitlichen Radien bemaßt werden. Hierfür selektiert man zuerst die beiden Mittelpunkte der kleinen Radien und anschließend den Mittelpunkt des großen Bogens.
